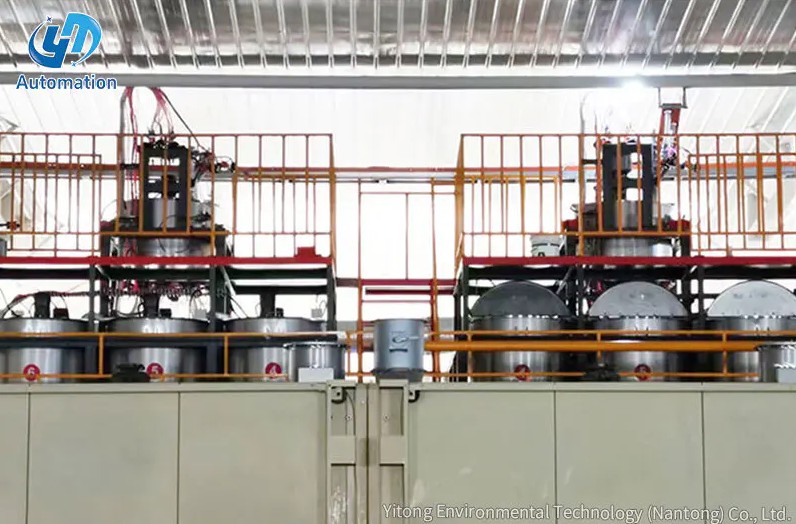

アン インテリジェントな接着剤混合システム は、手動介入なしでリアルタイムに、正確に配合された樹脂混合物を測定、ブレンドし、含浸またはコーティングの生産ライン上の複数のステーションに供給する自動プラットフォームです。 原料樹脂、硬化剤、触媒、その他の添加剤をオペレーターが手作業で計量して混合するのではなく、システムはセンサー、流量計、プログラマブル コントローラー、フィードバック ループを使用して、含浸タンク、スプレー機、二次コーティング ステーションなど、ラインの各セクションに必要な正確な比率で接着剤を生成します。
その結果、より一貫性があり、より材料効率が高く、個々のオペレーターのスキルへの依存が大幅に低減された製造プロセスが実現します。樹脂ベースの生産において最も根深い品質問題の 1 つであるバッチ間の変動は、すべての混合決定が人間の判断ではなく、事前にプログラムされたレシピと閉ループ センサーのフィードバックによって管理されるため、劇的に減少します。
この記事では、インテリジェントな接着剤混合システムがどのように構成されているか、そのコア サブシステムがどのように相互作用するか、システムがどのようなデータを収集し、それに基づいて動作するか、そしてなぜそれが手動または半自動の混合アプローチに比べて有意義な運用上のアップグレードとなるのかについて説明します。
インテリジェントな接着剤混合システムは、単一のマシンではなく、連携して動作するハードウェアとソフトウェアのサブシステムの統合ネットワークです。アーキテクチャを理解することは、インテリジェンスが実際にどのように実装されるかを明確にするのに役立ちます。
このシステムは、主剤、硬化剤、触媒、離型剤、湿潤剤、および製造プロセスに特有のその他の添加剤などの各原材料の専用の貯蔵タンクまたは容器から始まります。これらのタンクは通常、化学的腐食に耐えるためにステンレス鋼または高密度ポリエチレン (HDPE) で作られており、充填状態を中央コントローラーに継続的に報告するレベルセンサーが装備されています。低レベルアラームは、システムが劣化した原料と混合しようとするのを防ぎます。そうしないと、不正確な比率が検出されずに生産ラインに到達する可能性があります。
各タンクは専用の計量および供給ラインに供給されるため、制御された混合ポイントの前に成分間の相互汚染のリスクはありません。温度制御要素 (通常は加熱ジャケットまたはインライン熱交換器) は、粘度に敏感な樹脂を含むタンクに適用されます。粘度に敏感な樹脂は、正確に流して計量するために最低温度よりも高く維持する必要があります。
これはシステムの技術的な中心部です。各原料ラインには、一般に質量流量計 (コリオリ型) または体積流量計 (歯車または楕円歯車型) である精密計量装置が装備されており、特定の瞬間に混合チャンバーに供給される各原料の量を測定します。これらのメーターは、1 秒あたり 10 ～ 100 回の更新レートで中央 PLC (プログラマブル ロジック コントローラー) と通信し、コントローラーに実際の流量と目標流量を継続的に可視化します。
コリオリ質量流量計は、体積測定に誤差をもたらす温度や圧力の変化の影響を受けずに質量を直接測定するため、高精度システムで推奨される選択肢です。 一般的な設置では、計量精度は ±0.5% 以上に維持されます。これは、最終製品の一貫した樹脂対硬化剤の比率と予測可能な硬化挙動に直接つながります。
プロポーショニング ポンプ (流体の粘度や摩耗性に応じてギア ポンプや蠕動ポンプが使用されることが多い) は、流量計のフィードバックに基づいてポンプ速度をリアルタイムで調整する可変周波数ドライブ (VFD) によって駆動されます。成分がレシピで要求されているよりも速くまたは遅く流れていることをメーターが検出すると、VFD はミリ秒以内にポンプ速度を修正します。
正しく配分された成分の流れが合流すると、接着剤が生産ステーションに送られる前に、均一なブレンドを生成するように設計された混合チャンバーに入ります。混合技術は樹脂の化学的性質と生産量によって異なります。
すべてのサブシステム (貯蔵タンク、メーター、ポンプ、ミキサー、温度コントローラー、分配バルブ) は、混合レシピを実行し、センサーのフィードバックにリアルタイムで応答する中央 PLC によって調整されます。オペレーターは、HMI (ヒューマン マシン インターフェイス) タッチスクリーン パネルを介してシステムと対話し、次のことを行うことができます。
より高度なインストールでは、PLC を工場レベルの SCADA (監視制御およびデータ収集) システムまたは MES (製造実行システム) に接続し、工場管理レベルで生産データを集約、傾向を把握し、それに基づいて処理できるようにします。
含浸およびコーティングラインにおけるインテリジェント接着剤混合システムの特徴の 1 つは、異なる配合を異なる生産ステーションに同時に供給できることです。含浸ステーション、スプレー機、および二次コーティング機にはそれぞれ異なる要件があるため、これは当初の見た目よりも複雑です。
| 生産ステーション | 代表的な樹脂固形分 | 主要な添加剤 | 粘度範囲 |
|---|---|---|---|
| 含浸ステーション | 45～65% | 湿潤剤、可塑剤 | 低 (50 ～ 200 mPa・s) |
| 噴霧機 | 30～50% | 離型剤、希釈水 | 非常に低い (20 ～ 80 mPa・s) |
| 二次塗装機 | 55～75% | 硬化剤、流動調整剤 | 中（200～600mPa・s） |
相互汚染や比率ドリフトを発生させずにこれらのステーションに同時にサービスを提供するために、システムはステーションごとに 1 つずつ、独立して制御される配電回路のネットワークを使用します。各回路には、レシピ データベースに保存された独自の設定値、独自の流量計と制御バルブ、および独自のフィードバック ループがあります。中央 PLC はすべての回路を並行して管理し、ミキシング ヘッドからの利用可能な供給に対して各ステーションの需要のバランスを継続的にとります。
新しい製品が導入されたり、プロセス条件が変化したりした場合、たとえば、ライン速度が上昇し、含浸ステーションでより多くの接着剤流量が必要になった場合、システムはすべての吐出量を自動的に再計算し、数秒以内にポンプ速度とバルブ位置を調整します。オペレーターが介入したり手動で新たな計算を実行したりする必要はありません。
インテリジェントな接着剤混合システムの「インテリジェンス」は、主にセンサー ネットワークとセンサー データに作用する閉ループ制御アルゴリズムから得られます。継続的なフィードバックがなければ、システムは単純なタイマー制御ポンプと同じくらいスマートになります。実際の出力が目標の配合に一致するかどうかに関係なく、一定の速度で成分を分注することになります。
各原料ラインの流量計は、実際の供給速度を継続的に測定します。 PLC はこれらをレシピに保存されている目標比率と比較し、エラー信号を計算します。誤差が定義された許容値 (通常は設定値の ±1 ～ 2%) を超える場合、コントローラーは関連するポンプ ドライブに補正信号を出力します。この PID (比例-積分-微分) 制御ループは生産全体を通じて継続的に実行され、以下を補正します。
先進的なシステムでは、混合出力ラインにインライン粘度計が設置され、混合された接着剤が生産ステーションに到着する前に実際の粘度を測定します。粘度は、正しい配合を示す最も信頼できる指標の 1 つです。樹脂と硬化剤の比率または希釈レベルが間違っている場合、粘度は目標から外れます。 インライン粘度測定により、システムは流量計のデータだけでは明らかではない配合エラーを検出できます。 特に、1 つの成分の小さな比率誤差が最終的な混合挙動に大きな影響を与える複雑な多成分系では顕著です。
温度センサー (通常は PT100 抵抗温度計) は、原料タンク、供給ライン、混合チャンバーに設置されます。樹脂の粘度は温度によって大幅に変化するため、一部の尿素-ホルムアルデヒドまたはメラミン-ホルムアルデヒド系では、温度が 10°C 上昇すると粘度が 30 ～ 50% 低下する可能性があります。コントローラーは温度測定値を使用して粘度補正係数を流量制御アルゴリズムに適用したり、加熱/冷却要素を作動させて材料を目標温度範囲に戻したりします。
各原料タンク内の超音波または圧力ベースのレベルセンサーは、継続的な在庫データを制御システムに供給します。システムはこのデータを次の目的で使用します。
ソフトウェア レベルでは、システムのインテリジェンスはレシピ管理機能を通じて表現されます。この文脈におけるレシピは、接着剤配合の完全な仕様です。レシピでは、各成分の比率だけでなく、目標粘度、その粘度付近の許容許容範囲、混合の目標温度範囲、ステーションごとの出力流量、および特別な混合または順序付けの指示も定義されます。
最新のレシピデータベース インテリジェントミキシングシステム 通常は保管します 数十から数百の個別の配合 、生産ラインで処理することが期待されるあらゆる製品タイプ、基板、プロセス条件をカバーします。レシピ間の切り替えには、HMI タッチスクリーンを数回タップするだけで済みます。その後、コントローラがすべてのポンプ速度、バルブ位置、温度設定値、監視しきい値を新しい配合に合わせて自動的に調整します。
適切に設計されたレシピには通常、次のフィールドが含まれます。
配合が間違っていると、接着不良、硬化不完全、層間剥離、表面欠陥など、製品に重大な欠陥が生じる可能性があるため、レシピ管理システムには役割ベースのアクセス制御が含まれています。生産オペレーターは、レシピを選択して実行することはできますが、変更することはできません。認可されたエンジニアまたは品質管理者のみがレシピパラメータを作成または変更でき、追跡可能性のためにすべての変更がタイムスタンプとユーザー ID とともに記録されます。
インテリジェントな接着剤混合システムの制御ロジックは、単純な設定値の追従を超えています。これには、オペレーターの介入なしにシステムが生産イベントに適応できるようにする条件ベースの意思決定が組み込まれています。
含浸およびコーティングのラインでは、各ステーションで必要な接着剤の量は、基材がライン内を移動する速度に直接関係します。ライン速度が増加すると、正しいピックアップ重量またはコート重量を維持するために、単位時間あたりにより多くの接着剤を供給する必要があります。インテリジェント混合システムは、生産ライン制御システムからライブライン速度信号を受信し、すべてのポンプ吐出量を比例的に自動的に調整します。 この閉ループ速度補償により、加速、減速、または速度調整中に発生する接着剤の塗布不足または過剰塗布が防止されます。
システムは障害状態を継続的に監視し、事前にプログラムされた応答を実行します。一般的な障害シナリオとその自動応答には次のものがあります。
混合後すぐに硬化が始まる 2 成分または多成分樹脂システムの場合、ポットライフ管理は重要な自動化機能です。システムは各混合バッチの使用期間を追跡し、それをアクティブなレシピのポットライフパラメータと比較します。 混合した接着剤がポットライフを超えた場合、高温で急速に硬化するメラミン樹脂の場合、このパラメーターは 30 ～ 90 分程度で済む可能性があります。 — システムは自動フラッシュ サイクルを開始し、古い材料を廃棄し、新しいバッチを開始します。これにより、部分的に硬化した接着剤が基材に塗布されるのを防ぎます。接着不良や表面欠陥が発生し、最終製品が品質検査に届くまで、あるいは最終顧客に届くまで検出されない可能性があります。
最新のインテリジェントな接着剤混合システムは、内部データ ヒストリアンに保存されるか、プラント レベルのデータベースにエクスポートされるプロセス データの連続ストリームを生成します。このデータは、リアルタイム制御を超えてさまざまな目的に役立ちます。
各生産実行は、レシピ名とバージョン、各成分で達成された実際の流量、実際の粘度測定値、実行中の温度プロファイル、トリガーされたアラームとその解決方法、各ステーションに供給された混合接着剤の総量を含むタイムスタンプ付きのログで記録されます。このログは、すべてのパネル、ボード、またはコーティングされた基材を、それが製造されたときの正確な接着剤配合に結び付ける完全なトレーサビリティ記録を作成します。これは、品質調査、保証請求、または規制遵守に不可欠です。
エクスポートされたプロセス データを SPC (統計的プロセス制御) ソフトウェアに入力して、プロセス能力を経時的に監視できます。品質エンジニアは、数百回の生産実行にわたってシステムが目標比率と粘度をどの程度一貫して維持しているかを追跡することで、検出可能な製品欠陥につながる前に、ポンプの摩耗、センサーの校正シフト、または原材料の特性の変化によって引き起こされる緩やかなドリフトを特定できます。 樹脂含浸作業に関する研究では、SPC モニタリングによるインテリジェントな混合を実装すると、手動混合プロセスと比較して、接着剤関連の製品不良率を 40 ～ 70% 削減できることが示されています。
計量データは、各生産実行中に各原材料がどのくらい消費されたかについての非常に正確な記録を提供します。この情報は資材管理システムに直接入力されるため、在庫の精度が向上し、ジャストインタイムの再供給スケジュールが可能になります。また、製品タイプごとの正確なコスト配分も可能になります。これは、計量エラーや廃棄物の追跡が不十分な手動混合プロセスでは達成することが非常に困難です。
ミキシングヘッド、供給ライン、または配電回路内で硬化する樹脂システムは、高価な部品の交換を必要とする重大な詰まりを引き起こす可能性があります。インテリジェントな接着剤混合システムは、制御ロジックに組み込まれた自動フラッシングおよび洗浄シーケンスを通じてこの問題に対処します。
一般的なフラッシュ シーケンスは次のように動作します。
自動フラッシングにより、ミキシングヘッドと供給ラインの耐用年数が大幅に延長され、生産圧力下でオペレータが洗浄シーケンスをスキップしたり短縮したりするリスクが排除されます。これは、手動管理システムでの早期の機器故障の一般的な原因です。
手動または半自動の代替手段に比べて、インテリジェントな接着剤混合システムの実際的な利点は大きく、定量化できます。以下は、最も重要な操作上の違いを体系的に比較したものです。
| パラメータ | 手動混合 | 半自動 | インテリジェントシステム |
|---|---|---|---|
| 比率の精度 | ±5～10% | ±2～5% | ±0.5～1% |
| バッチの一貫性 | 高いバリエーション | 中程度の変動 | 非常に高い一貫性 |
| 演算子の依存関係 | 高 | 中 | 低い |
| 材料廃棄物 | 高 (over-mixing, spills) | 中等度 | 最小限 (オンデマンド混合) |
| 多ステーション供給 | 複数の演算子が必要 | 限定 | 完全同時 |
| プロセスデータ/トレーサビリティ | 紙の記録のみ | 部分的なデジタル記録 | 完全なデジタルトレーサビリティ |
| 生産速度の変化への対応 | 遅延、手動 | セミマニュアル | 自動、リアルタイム |
インテリジェント混合システムは、性能数値だけでなく、濃縮樹脂、硬化剤、溶剤の直接取り扱いを減らすことで作業者の安全性も向上します。これらはすべて、皮膚への接触や吸入によって健康上のリスクをもたらします。自動配送システムは、有害な化学物質への曝露を最小限に抑え、流出のリスクを生み出す手動移送作業の回数を減らします。
アン インテリジェントな接着剤混合システム 独立した自動化の島としてではなく、生産ライン制御アーキテクチャ全体の統合コンポーネントとして動作する場合に最も効果的です。ラインレベルおよびプラントレベルのシステムとの統合により、分離されたシステムでは提供できない機能が解放されます。
ミキシング システムは、PROFIBUS、PROFINET、EtherNet/IP、Modbus TCP などの産業用通信プロトコルを介して、生産ラインのマスター PLC とリアルタイム信号を交換します。交換される主な信号は次のとおりです。
プラント管理レベルでは、混合システムからのプロセス データを製造実行システム (MES) で使用して、生産スケジュール、品質管理、OEE (総合設備効率) 分析を行うことができます。材料消費データは工場の ERP システムに流れ込み、在庫記録を自動的に更新し、枯渇に近づいた原材料の発注書を発行し、製造オーダーごとの実際の材料費を計算できます。
このレベルの統合は、インテリジェントな接着剤混合システムが物理的な製品の品質だけでなく、生産作業全体の効率と透明性にも貢献することを意味し、それが単純なプロセス機器ではなく、スマート ファクトリー環境の基礎的なコンポーネントになります。
生産品質において非常に重要な役割を果たすシステムにとって、信頼性と保守性は最も重要です。インテリジェントな接着剤混合システムは、いくつかの構造上の選択を通じてこれを念頭に置いて設計されています。
時間の経過に伴うポンプ性能データの傾向を分析することで、制御システムは摩耗の初期の兆候を検出できます。これは通常、所定の流量を達成するために必要な VFD 出力の徐々に増加として現れます。ポンプ効率が設定可能なしきい値を下回ると、システムはポンプが完全に故障する前にメンテナンス勧告を生成し、計画外の故障ではなく、計画されたシャットダウン中に計画的に交換できるようにします。
高可用性の設備には、重要な原料ライン用の冗長ポンプが含まれており、障害検出時に自動切り替えが行われます。一部のシステムには、相互比較ロジックを備えた冗長流量計も含まれています。同じライン上の 2 つの流量計がしきい値を超えて一致しない場合、システムは、潜在的に誤った読み取り値に対して制御を継続するのではなく、センサーの故障としてフラグを立てます。
流量計と粘度計は、精度を維持するために定期的な校正が必要です。 ほとんどの設置では、3 ～ 6 か月ごとに完全な流量計の校正がスケジュールされています 、中間検証チェック (計量された消費量とタンクレベルの変化を比較) が毎週実行されます。制御システムは、校正期限が近づくとオペレータに警告するように構成でき、生産の繁忙期に校正スケジュールを見落とすことを防ぎます。
アン intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
これらの機能を組み合わせることで、接着剤の混合が手作業でエラーが発生しやすい作業から、正確に制御され、継続的に監視され、完全に文書化された製造プロセスに変わります。これは、含浸およびコーティングの生産作業全体の品質、一貫性、効率に直接貢献します。
