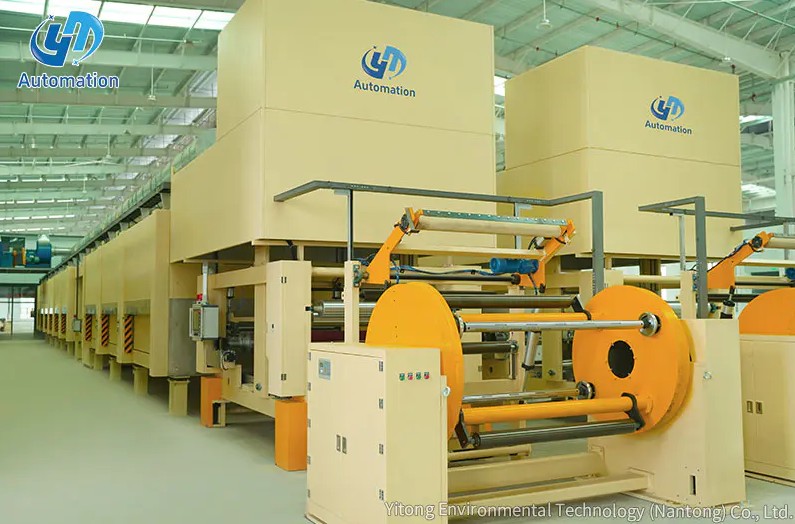

ロータリーアンワインダーとは何ですか?

あ ロータリーアンワインダー は、紙、フィルム、ホイル、布地、不織布などの材料のロールを、制御された速度と張力で下流の加工、印刷、コーティング、またはラミネートのプロセスに連続的に供給するウェブ処理機械です。材料が消費されると親ロールを回転させ、中断することなく安定した一貫したウェブ送りを維持します。手動または静的巻き戻しスタンドとは異なり、ロータリー巻き戻し機にはアクティブな張力制御が組み込まれており、自動構成では、1 つのロールが使い果たされた場合でも生産を中断することなく継続できるスプライシング機能やロール交換機能が組み込まれています。これは、連続ウェブ製造ラインの基本的な機器です。

コア機能: 生産ラインにおけるロータリーアンワインダーの役割

印刷、スリット、ラミネート、コーティング、エンボス加工、加工など、ウェブベースの製造プロセスでは、原材料は巻かれたロールとして到着します。ロータリーアンワインダーの仕事は、巻き取られたロールを移動する平らなウェブに変換し、適切な速度と張力で機械の処理セクションに移動することです。

ロータリーアンワインダーが実行する 3 つの中心的な機能は次のとおりです。

• ロール回転: アンワインダーは親ロールを保持して回転させ、下流プロセスで必要な速度で材料を供給します。速度が遅い精密作業の場合は毎分数メートル、または 毎分300～800メートル 高速紙やフィルムの生産に。
• 張力制御: あs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• ウェブの配置: 多くのロータリー巻き出し機には、巻き出し時にウェブの左右の位置を修正する横方向ウェブ ガイド システムが組み込まれており、ロールの巻き取りの不規則性を補正し、ウェブが機械の処理パスからはみ出すのを防ぎます。

ロータリーアンワインダーの構造コンポーネント

あ rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

マシンフレームとリールサポート

フレームはアンワインダーの構造的基礎であり、負荷がかかった親ロールの全重量を支えます。 200kg～数トン 材料の幅とロールの直径によって異なります。頑丈なフレームは、剛性の高いボックスセクションまたはポータル構造に溶接された高張力鋼板 (A3 構造用鋼など) から製造されます。剛性は非常に重要です。負荷がかかった状態でフレームがたわむと、ウェブ パスの形状が変化し、張力の変動やトラッキング エラーが発生します。

リール サポート (アンワインド アーバーまたはマンドレル アセンブリとも呼ばれます) は、親ロールのコアを保持し、親ロールに回転力を伝達します。安全クランプタイプのサポートは、高速回転中にロールコアをしっかりと固定し、ロールの落下やウェブの破損を引き起こす可能性のある軸方向または半径方向の滑りを防ぎます。あ Φ76mmスクロールレリーズシャフト は、紙やフィルムの巻き戻し用途で一般的な標準サイズで、加工業界で広く使用されている 76 mm (3 インチ) の紙管に一致します。拡張するチャックまたは空気圧コレットが内側からコアを掴むため、迅速かつ確実なロール切り替えが可能になります。

テンションコントロールシステム

張力制御システムは、ロータリーアンワインダーの最も技術的に洗練されたサブシステムです。その目的は、ロール直径、ライン速度、プロセスの加減速度の変化に関係なく、ウェブを事前に設定された張力レベルに自動的に維持することです。

張力制御は、次のアプローチの 1 つまたは組み合わせによって実現されます。

• 磁性粒子ブレーキ: あ slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• サーボモータードライブ: 電動巻き出し構成では、サーボ モーターが巻き出しシャフトを巻き出し方向に駆動し、トルクと張力をアクティブに制御します。サーボ駆動システムは、張力の外乱に対してより速く応答し、フレキシブルエレクトロニクスや医薬品の包装など、高速で精度が重視されるアプリケーションで使用されます。
• ロードセル (力変換器) フィードバック: ダンサー ローラーまたは固定アイドラー ローラーに取り付けられたロード セルは、実際のウェブ張力をリアルタイムで測定します。張力信号はブレーキまたはドライブ コントローラーにフィードバックされ、設定値を維持するためにトルク出力が調整されます。ロードセルシステムは、次の張力制御精度を実現します。 設定値の±1～3% 安定した条件下で。
• ダンサーローラーシステム: あ weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

ウェブガイドシステム

親ロールは、完全な横方向の均一性で巻き取られることはありません。エッジのふらつき、コアの伸縮、材料の幅の変動により、ウェブが巻き戻されるときに横方向に流れます。ウェブ ガイド システムは、ウェブの端または中心線の位置を感知し、巻き戻しスタンドまたはステアリング ローラーを移動してウェブの中心を再調整することにより、これを修正します。超音波、光学、またはコントラストセンシングテクノロジーを使用したエッジセンサーは、ウェブの位置を次の精度で検出します。 ±0.1～0.5mm 、ロール全体にわたって位置合わせを維持するアクチュエータを駆動します。

ロールローディング機構

重い親ロールを安全かつ迅速に巻き出しシャフトにロードすることは、重要な操作要件です。ロールローディングメカニズムは、フレーム上にホイスト取り付けポイントを備えたシンプルな手動リフトシステムから、手動で持ち上げずにロールをシャフトの高さまで上昇させる油圧式または電動リフトテーブルを経て、フロアクレードルから新しいロールをピックアップして機械制御下でシャフト上に位置決めする全自動ロールチェンジャーまで多岐にわたります。積載機構の選択は、ロール重量、切り替え頻度、利用可能なオペレーターの人数によって異なります。

ロータリーアンワインダーの種類: シングルステーション構成とタレット構成

ロータリーアンワインダー は、ロール切り替え、つまり消耗したロールから次のロールへの移行のアプローチが異なる 2 つの基本的な構成で利用できます。

シングルステーション (シングルポジション) アンワインダー

最も単純な構成では、一度に 1 つのロールを保持します。ロールが使い果たされると、ラインを停止し、空のコアを取り外し、新しいロールを装填し、手動または半自動でウェブを機械に通してから生産を再開する必要があります。シングルステーション巻き出し機はコストが低く、メンテナンスが簡単で、生産ランレングスに比べてロール交換時間が許容できる作業（通常、低速ライン、短ラン変換、またはフライング スプライシングには繊細すぎる材料）に適しています。

タレット (デュプレックスまたはマルチスプール) アンワインダー

あ turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

タレットアンワインダーが有効になります ゼロスピードスプライシング (ラインがアキュムレータから出ている間、ウェブはスプライス点で一時的に停止します) または フライングスプライシング (スプライスは、新しいロール コアの接着タブを使用してフル走行速度で行われます)。フライング スプライス タレット巻き出し機は、停止するとスクラップが発生し、中断を許容できない下流プロセスが中断される高速の紙、フィルム、軟包装ラインでは不可欠です。

ロータリーアンワインダーの主な技術仕様

特定の用途にロータリーアンワインダーを指定する場合、機械のサイズと構成が適切であることを確認するために、次のパラメーターを定義する必要があります。

ロータリーアンワインダーが不可欠な産業および用途

ロータリーアンワインダーは、巻かれた材料ロールが連続製造または加工プロセスの開始点となる場所には必ず存在します。産業および特定のアプリケーションの範囲は多岐にわたります。

• 紙およびティッシュの製造: スリット、シーティング、印刷、コーティング、ラミネート、ティッシュ変換のために親ロール紙を巻き戻します。紙の親ロールの重さは数トン、直径は 2,500 mm を超える場合があるため、頑丈なフレーム構造と高トルクの張力制御が必要です。
• 柔軟な包装: プラスチック フィルム、アルミ ホイル、紙、ラミネート ウェブを製袋機、成形充填シール ライン、コーティング ステーションに供給します。フレキシブル包装ラインでは、多色印刷で位置合わせエラーの原因となるフィルムの伸びを防ぐために、正確な張力制御が必要です。
• ラベルの印刷と変換: ラベルストック、剥離ライナー、印刷されたラベルウェブを巻き戻して、ラベル印刷機や仕上げラインに送ります。高速ラベル変換には、端から端までの位置合わせ精度を高めるための高速応答張力制御と正確なウェブ ガイダンスが必要です。 ±0.1～0.2mm .
• 不織布および繊維製造: スパンボンド、メルトブローン、織布ロールを衛生製品、医療用繊維、ジオテキスタイルのラミネート、切断、加工ラインに供給します。不織布は伸縮性があるため、歪みを防ぐために穏やかな張力制御が必要です。
• 電池および電子機器の製造: リチウムイオン電池セルアセンブリの電極箔、セパレータ、集電ロールの巻き戻し。これらの極薄で壊れやすい材料には、非常に正確な張力制御が必要です。多くの場合、 ±1N — そして汚染のない取り扱い。
• 段ボールおよびボール紙: 段ボールラインのシングルフェーサーセクションとダブルバッカーセクションでは、ロータリーアンワインダーを使用してライナーボードとフルーティングミディアムロールを高速かつ一定の張力で供給し、完成したボードのキャリパーと接着品質を維持します。

ロータリーアンワインダーと静的アンワインドスタンド: 主な違い

あ static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

ロータリー巻き戻しでよくある問題とその防止方法

ロータリーアンワインダーのパフォーマンスの問題は、通常、少数の繰り返し発生する原因に遡ります。機械のセットアップとメンテナンスを通じてこれらに積極的に対処すると、下流プロセスでのウェブの破損、張力の乱れ、登録エラーの大部分を防ぐことができます。

テンションの変化とウェブブレイク

加速または減速中の張力スパイク、およびロール直径が減少するにつれて張力が徐々に増加することが、ウェブ破断の主な原因です。防止策には、張力制御システムのテーパー張力補償が材料の弾性率に対して正しく校正されていることの確認、ダンサー ロールの空気圧またはロード セルのゼロ調整が仕様の範囲内であることの確認、使用中のライン速度に必要な時定数内でブレーキまたはドライブが応答することの確認が含まれます。

ウェブドリフトとエッジダメージ

ウェブの横方向のドリフトにより、エッジが機械構造に接触し、エッジの損傷、発塵、位置合わせエラーが発生します。ウェブ ガイド システムでは、ガイド基準点が実際に必要なウェブの中心線またはエッジの位置と一致することを確認するために、ロール交換のたびにセンサーの校正チェックを行う必要があります。ロール偏心（ロールコアが巻かれたロール外径と同心でない場合）は、ウェブガイドの補正帯域幅を超える可能性のある周期的な横振動を生成し、ガイドが完全には抑制できない断続的なドリフトを引き起こします。

ロールローディングダメージ

ロールの負荷が正しくない場合、特にロールが中心からずれて負荷されている場合、またはチャックが完全に噛み合っていない場合は、負荷によるシャフトのたわみ、ウェブ幅全体にわたる不均一な張力分布、および速度でのロールの低下の可能性が発生します。確実な係合確認を備えた安全クランプ タイプのサポート (チャックの伸長を確認する近接センサーなど) により、高速生産環境におけるこのリスクが大幅に軽減されます。

信頼性の高いロータリーアンワインダーの性能を維持するための定期メンテナンス

ロータリーアンワインダーは機械的に堅牢ですが、耐用年数にわたって正確な張力制御とウェブガイド性能を維持するには定期的なメンテナンスが必要です。

1. ブレーキおよび磁粉ブレーキサービス: 磁粉ブレーキは毎年フルード交換が必要です 1,000 ～ 2,000 稼働時間 またはメーカーが指定した間隔で。劣化したブレーキフルードは、一貫性のないトルク出力を生成し、張力の変動を直接引き起こします。
2. ロードセルの校正: 毎月、または機械のマニュアルに指定されている頻度で、ロードセルのゼロおよびスパンの校正を確認してください。ロードセルの校正ドリフトにより、時間の経過とともに蓄積される体系的な張力オフセットが生成されます。
3. チャックと拡張マンドレルの検査: チャックセグメントと作動機構の磨耗、傷、汚れを四半期ごとに検査します。チャックセグメントが摩耗するとコアのグリップ力が低下し、高速走行時にコアが滑る危険性が高まります。
4. ベアリングの検査と潤滑： アンワインドシャフトベアリングは、大きなロール重量とウェブ張力による高いラジアル荷重とアキシアル荷重に耐えます。指定された間隔で注油し、騒音、振動、または運転温度の上昇の最初の兆候が現れたら交換してください（通常は以上） 軸受箱外面70℃ ランニング中。
5. ウェブガイドセンサーのクリーニング: エッジセンサーとラインセンサーは、検出精度を低下させる塵や物質の堆積物を収集します。ロール交換のたびにセンサー面を清掃し、テストオフセットを使用してガイドシステムの修正応答を検証して、完全に機能していることを確認します。
6. フレームとファスナーの検査: 構造溶接部と取り付けファスナーに疲労亀裂がないか毎年検査してください。特に、動的なロール重量や引張荷重がフレーム構造に伝わるリールサポート取り付けポイントなどの高応力領域では、疲労亀裂が発生していないか検査してください。
