樹脂含浸プロセスと装置: 購入者が知っておくべきこと

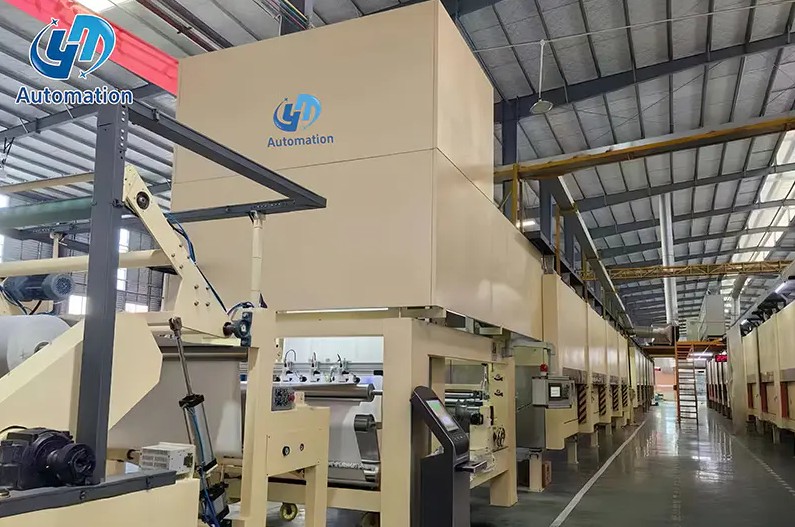

工業用装飾原紙のロールが巻き出し機の上に置かれます。数百メートル後には、樹脂が浸透したウェブが出てきて、パーティクルボードや MDF にプレスする準備が整います。その間の変換は樹脂の含浸であり、多くのバイヤーが期待する以上に最終的なラミネートの品質を決定します。

樹脂の含浸は単に紙を液体樹脂に浸すだけで​​はありません。これは、樹脂の塗布、計量、乾燥、冷却、マテリアルハンドリングの制御されたシーケンスです。樹脂固形分、オーブン温度、またはライン速度のわずかな変化により、許容可能なシートでも縞、膨れ、または不均一な分布が発生する可能性があります。装飾紙、フロアラミネート、または工業用オーバーレイを生産する人は、生産設備を選択する前にこのプロセスを理解する必要があります。

樹脂含浸とは何か、そしてなぜそれが重要なのか

樹脂の含浸により、液体樹脂が多孔質基材の開いた空隙に押し込まれます。樹脂が硬化すると、材料の表面にだけ存在するのではなく、材料の内部構造に結合します。それが本当の含浸と単なるコーティングを分けるものです。

このプロセスは、木材の改質、電気コイルの絶縁、金属細孔のシール、および繊維複合材の製造に現れます。木質パネル分野では、樹脂含浸により原紙が床材や表面材に使用される硬く、耐湿性、耐摩耗性の層に変わります。処理された紙は、180℃を超えるプレス温度に耐え、湿気に強く、装飾プリントを目に見える状態に保つ必要があります。

機械的強化、バリア保護、寸法安定性という 3 つの結果が最も重要です。これらのいずれかが故障すると、ラミネートには膨れ、端の膨らみ、または表面フィルムの微小な亀裂などの欠陥が直ちに現れます。

含浸ラインの中核となるプロセス段階

含浸ラインは、調整された一連のステージとして最もよく理解されます。各段階では、機械とそれらのバランスを保つ制御システムに独自の要求が課されます。

1. 巻き戻し: 原紙ロールは、制御された張力の下でラインに送り込まれます。
2. 含浸: 紙は樹脂バスまたは計量塗布ユニットを通過し、液体を繊維構造に押し込みます。
3. 計量: スクイズ ロールまたはドクター バーで余分な樹脂を除去し、目標ピックアップ重量を設定します。
4. 乾燥: 浸したウェブはオーブンを通過し、溶剤を蒸発させ、必要な前硬化レベルまで樹脂の硬化を進めます。
5. 冷却: 熱したウェブを冷却してブロッキングを防ぎ、きれいな切断や巻き戻しを可能にします。
6. 切断と積み重ね: シートは所定の長さに切断されて積み重ねられるか、後でプレスするために巻き戻されます。

1 ステージ ラインでは、このシーケンスが 1 回実行されます。 2 段階ラインには 2 番目のコーティング パスと 2 番目の乾燥セクションが追加され、メーカーは表面樹脂の分布をさらに制御できるようになります。

1 段階含浸ラインと 2 段階含浸ライン: それらの比較

機器カタログを調べると、通常、1 段階含浸ラインと 2 段階紙含浸およびコーティング ラインの 2 つのファミリーが表示されます。実際の違いは、樹脂をウェブ上に計量する頻度と、それらの計量イベントを分離する乾燥能力の量です。

2 つの構成の機能プロファイル

以下のレーダー チャートは、6 つの選択基準にわたって 2 つのライン タイプを比較しています。

レーダー チャートは、6 つの選択基準にわたって 1 段階含浸ラインと 2 段階含浸ラインの能力プロファイルを比較します。 1 ステージ ラインは、機械が短くてシンプルであるため、スループットと設置スペースの点でより高いスコアを示します。 2 段階ラインは、ベースの含浸後に調整できる独立した 2 番目の計量ステップを備えているため、コーティング精度をリードします。含浸ステーションが適切に設計されていれば、どちらの構成でも同様の樹脂浸透が達成されます。熱回収が両方の乾燥セクションに含まれる場合、2 段階ラインでのエネルギー効率が向上します。このチャートは普遍的な勝者を特定するものではありません。これは、決定が製品範囲を支配する基準に依存することを示しているだけです。

標準的なメラミン紙を中心に構築されたプログラムの場合、多くの場合、1 ステージのラインで十分です。計画に耐摩耗性フロアラミネートなどのトップコート製品が含まれる場合、2 段階のルートを避けるのは難しくなります。したがって、機器の選択は、宣伝されている最大速度だけでなく、製品の組み合わせに従う必要があります。

メラミン紙用一段含浸ライン このラインは、標準メラミン紙の巻き出し、含浸、乾燥、コーティング、積層を統合したラインです。トップコート製品を使用しないプログラムに適しており、エネルギーを節約し、わずか 1% のエラー率で均一な接着剤を塗布できます。 製品を見る→

含浸の品質を決定するプロセスパラメータ

品質は紙と樹脂が接触した最初の数秒で決まります。樹脂は繊維マトリックスに突き抜けずに浸透する必要があります。計量ロールは、坪量の偏差に関係なく、ウェブ全体に均一なフィルムを残す必要があります。オーブンは、内部よりも早く表面を加熱することなくシートを乾燥させなければなりません。

主な制御変数は、樹脂固形分、粘度、浸漬時間または圧力、計量ロールギャップ、ライン速度、オーブン温度です。それぞれが相互作用します。固形分が多いと乾燥負荷が軽減されますが、ラインが速いとオーブンが長くなるか、より高温になります。

用途別の代表的な樹脂固形物

横棒グラフは、5 つの産業用途で使用される典型的な樹脂固形分含有量を示しています。装飾紙の加工は、浸透速度と乾燥能力のバランスをとるために、通常約 54% の固形分で行われます。無溶剤樹脂配合により環境制御が簡素化されるため、電気絶縁システムは高固形物でも機能します。木材の改質では、目的が完全な細孔充填ではなく細胞壁のバルク化であるため、低固形分が使用されます。この範囲は、機械をマーケティングパンフレットではなく実際の樹脂に一致させる必要がある理由を説明しています。間違った固形分範囲を中心に設計されたラインは、レシピが変更されるとすぐに問題が発生します。

購入者にとって重要な点は、実行しようとしている樹脂システムによって、含浸セクションがどの程度柔軟でなければならないかが決まるということです。固形分 55 パーセントの尿素ホルムアルデヒドに調整されたラインは、バス循環、計量ロール、および排気がすべて応答しない限り、62 パーセントのメラミン樹脂では困難になります。独自の含浸ステーションを設計するサプライヤーは、これらの変数をより正確に調整できます。

乾燥曲線とオーブンの設定

折れ線グラフは、紙が 140℃ と 160℃ のオーブンを通過するときに残留揮発分がどのように低下するかを比較しています。ウェブは同じ水分負荷で入るため、両方の曲線は同じ溶媒レベルで始まります。最初の 30 秒は、液体溶媒が紙の表面から直接蒸発する間に急激な低下を示します。その後、残りの揮発性物質がより深い繊維層から拡散する必要があるため、曲線は平坦になります。 160℃では、ウェブは 140℃よりも約 30 秒早く 1 パーセントの閾値に達します。問題は、過度の温度により内部が乾燥する前に外部表面が硬化し、溶媒が内部に閉じ込められる可能性があることです。

ゾーン別の温度制御は、オーブンの長さを慎重に検討する強力な理由です。高温の短いオーブンでは水ぶくれが生じる可能性があります。ゾーンを控えめにして長いオーブンを使用すると、より均一な結果が得られますが、床面積を使用します。このバランスは、エネルギー使用量と運用コストに直接反映されます。

エネルギー使用と運用コストの考慮事項

エネルギーは含浸プラントの主要な変動費であり、オーブンが最大のエネルギー消費者です。排気とともに排出される熱は、回収されない限り純粋な損失となります。したがって、機械の構造はトン当たりの生産コストに直接影響します。

縦棒グラフは、4 つの乾燥構成の比エネルギー消費量を比較しています。従来の熱風オーブンは、排気流が大量の熱を伴って建物から排出されるため、最も多くのエネルギーを消費します。熱交換器が流出空気からのエネルギーで流入空気を予熱するため、熱回収を追加すると消費量が約 3 分の 1 削減されます。熱風をサポートするために赤外線を使用すると、蒸発段階が短縮され、合計がさらに下がります。熱回収を伴う 2 段ラインでは、第 2 乾燥セクションがより低い温度で動作するため、最も低い数値に達します。生産年間全体を通じて、これらの差異は操業コストに換算され、機械サプライヤー間の購入価格の差異を超える可能性があります。

技術的な 2 つの決定が普及を推進します。 1 つ目はオーブンの排気での熱回収です。 2 つ目は、赤外線と熱風の入力のバランスをどのように調整するかです。プロセス熱分析は、理論上の追加作業ではなく、見積書レビューの通常の一部である必要があります。 1 ステージ レイアウトの詳細については、このテクニカル ノートを参照してください。 一段含浸ラインの熱回収装置 .

含浸ラインを選択する際に注意すべき点

提案を比較する場合、購入価格は最も役に立たない数字です。ラインの耐久性の価値は、樹脂、紙、稼働スケジュールに対してどれだけうまく機能するかによって決まります。次のチェックリストを工場レベルの評価の中心に置きます。

• 樹脂の適合性: ラインは現在および将来の樹脂システムの固体、粘度、温度、pH 範囲に対応できますか?
• コーティングの均一性: 計量セクションではギャップと圧力を独立して制御できますか?
• 乾燥能力: オーブンの容積は目標のライン速度と最大追加重量に一致していますか?
• 温度制御: 各ゾーンは設定値を保持し、紙を接合した後にすぐに回復できますか?
• 設備と設置面積: 機械の高さ、排気位置、冷却接続は建物に適合していますか?
• アフターセールスエンジニアリング: メーカーはスペアを供給し、プロセスを調整し、ダウンタイムに迅速に対応できますか?

メーカーの能力は機械の形状と同じくらい重要です。サプライヤーが自社工場で完全なラインを構築すると、公差管理がより厳しくなり、エンジニアリング ストーリーの検証が容易になります。このため、工場訪問は購入プロセスの一部である必要があります。長い製造経験を持つサプライヤーは、通常、レンダリングだけでなく、自社のフロアで同じ機器が稼働している様子を示すことができます。に関する情報を公開しているメーカー 工場と生産能力 このレビューがはるかに簡単になります。

すでに 1 ステージ ラインを所有しているが、より優れた表面制御が必要な企業は、ライン全体を置き換えるのではなく、スタンドアロンの二次コーティング機を選択することがよくあります。このアップグレード パスにより、元の乾燥機と巻き戻しセクションへの投資が維持されます。

表面制御を強化する二次塗装機 既存の 1 ステージ ラインに裏面および表面コーティングを追加し、コーティング品質と耐摩耗性を向上させるスタンドアロン機です。含浸ライン全体を交換することなく、より優れた表面制御を必要とする企業に最適です。 製品を見る→

含浸ラインの選択は、今後 10 年間にどの程度のプロセス制御が必要になるかを予測することになります。すべてのラミネートグレード、原紙ロット、および樹脂の再配合がその機械を通過します。巻き戻しから積み重ねまで、チェーン全体に合わせて構築されたラインにより、市場の変化に適応する余地が得られます。

樹脂含浸の物理学はよく理解されています。樹脂が浸透するのに時間が必要であり、溶剤が抜けるのに時間が必要であり、ウェブが均一に乾燥するように温度をゾーン分けする必要があります。この順序を尊重する装置は、知識を再現可能な生産に変換します。サプライヤーを評価するときは、そのエンジニアリング原則が目に見えて検証可能であるかどうかを考慮してください。これは、販売後にサプライヤーがどのようにサポートしてくれるかを示す良い兆候となるためです。
