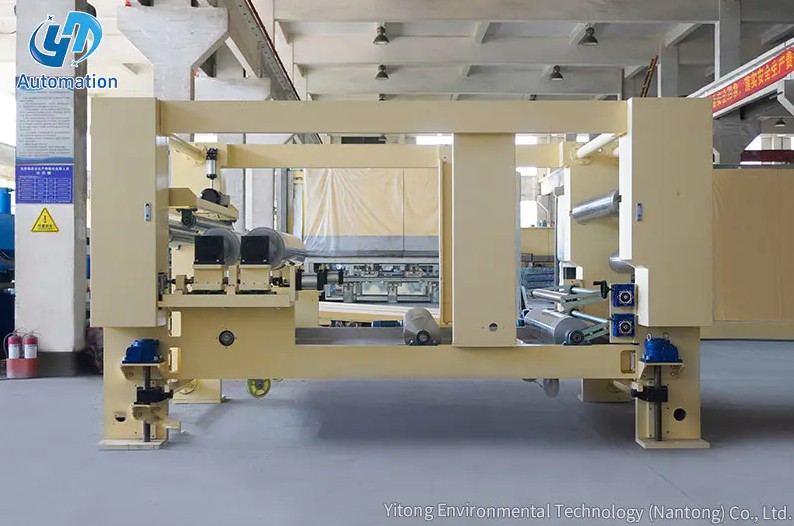

ワンステップ含浸ステーションの仕組み

ワンステップ含浸ステーションは、真空の適用、樹脂の塗布、排出を 1 つの密閉チャンバー内で単一の連続自動サイクルに組み合わせることで機能し、各プロセス段階で別々のステーション間でワークピースを移送する必要がなくなります。この統合されたアプローチにより、制御された真空条件下で樹脂が巻線またはコイルに均一に浸透し、部品が硬化に移る前に余分な材料が排出されます。これはすべて、一貫した含浸品質を維持するプロセスシールを破壊することなく行われます。電気部品の製造で一般的に参照される製造データは、単一チャンバー含浸システムが次の点でサイクル タイムを短縮できることを示しています。 最大 30 ～ 40 パーセント 真空、浸漬、排水ステージ間の手動移動が必要なマルチステーションプロセスと比較して。

コアプロセスシーケンス

ワンステップの含浸プロセスは単一チャンバー内で定義されたシーケンスに従い、真空環境を中断することなく各段階を次の段階に直接移行できるため、樹脂が完全に浸透します。

主要なプロセス段階

• 最初に真空を適用すると、巻線またはコイル構造内に閉じ込められた空気と湿気が除去されます。
• 真空条件を維持または調整しながら樹脂をチャンバーに導入し、深い浸透を促進します。
• 硬化のためにパーツが取り外される前に、余分な樹脂がチャンバーから排出されます。

よく設計された ワンステップ含浸ステーション は、自動バルブとポンプ制御を通じてこのシーケンス全体を管理し、従来のマルチタンク含浸セットアップと比較して必要なオペレーターの介入を削減します。

樹脂を導入する前に真空の適用が重要な理由

巻線構造内に閉じ込められた空気ポケットが樹脂のコイルへの完全な浸透を妨げ、電気絶縁性能を損なう空隙を残す可能性があるため、最初の真空段階は含浸の品質にとって非常に重要です。

真空によって閉じ込められた空気がどのように除去されるか

この真空優先のアプローチは、適切な含浸と単純なディップ コーティングを区別するものです。ディップ コーティングだけでは内部にエア ポケットが残ることが多く、樹脂がチャンバーに入る前に真空排気によって除去されるように特別に設計されているためです。

樹脂の導入と浸透制御

真空条件が確立されると、樹脂が密閉チャンバーに導入され、システムが流量と圧力を注意深く制御して、巻線構造全体に一貫した浸透を実現します。

樹脂の流れの制御

自動注入システムは、樹脂がチャンバーに入る速度を制御します。これは、樹脂の導入が速すぎると乱流が発生し、新たなエアポケットが閉じ込められ、初期真空段階の目的に反する可能性があるためです。

充填時の圧力調整

一部のシステムでは、最初の樹脂導入後に短時間の圧力段階を適用し、特に密に巻かれたモーターやトランスのコンポーネントでは、真空だけでは完全に飽和しない可能性がある密に巻かれたコイル部分に樹脂をより深く押し込むのに役立ちます。

排水と余剰樹脂の回収

十分な浸透時間が経過した後、含浸部品が硬化に移る前に、余分な樹脂をチャンバーから排出する必要があります。この排出段階は、全体的なプロセス効率と材料コストの管理にも役割を果たします。

制御された排水が重要な理由

1. 適切な排水により、部品の寸法や重量に影響を与える可能性のある過剰な樹脂の蓄積を防ぎます。
2. 回収された樹脂は多くの場合、濾過して再利用できるため、全体的な材料の無駄が削減されます。
3. 一貫した排水タイミングにより、生産バッチ全体で均一な樹脂コーティングの厚さを維持できます。

大量生産を行っている施設は、使用可能な樹脂を直接回収することで単位当たりの材料コストが時間の経過とともに直接削減されるため、排水ステージに統合された樹脂回収システムから大きな恩恵を受けます。

ワンステップシステムと従来のマルチステーション含浸の比較

ワンステップシステムが従来のマルチステーション含浸プロセスとどのように異なるかを理解することは、統合アプローチの実際的な効率と品質上の利点を明確にするのに役立ちます。

主な違い

• マルチステーションプロセスでは、別々の真空タンク、浸漬タンク、排水タンクの間で物理的に可動部品が必要です
• ステーション間の搬送により空気にさらされることになり、プロセスの初期段階で得られた真空の利点が部分的に失われる可能性があります。
• ワンステップシステムは連続的な密閉環境を維持し、最初から最後までプロセスの完全性を維持します。

この連続処理アプローチは、メーカーが大規模な生産工程全体にわたって一貫した高品質の電気絶縁性能を必要とする用途に単一チャンバー システムをますます好む主な理由です。

電気部品製造におけるアプリケーション

ワンステップ含浸ステーションは電気部品製造全体で広く使用されており、一貫した絶縁品質が現場での製品の性能と寿命に直接影響します。

一般的な応用分野

電気モーター巻線の含浸、変圧器コイル処理、および発電機ステーター処理はすべて、湿気の侵入を防ぎ、巻線の機械的安定性を向上させ、継続的な電気負荷の下で全体的な熱性能を向上させるために、完全な樹脂浸透に依存しています。

これらのアプリケーションで一貫性が重要な理由

これらの用途では、不均一な含浸が早期の絶縁破壊につながる可能性があるため、シングルチャンバーシステムによって提供されるプロセス制御は、長い耐用年数要件が予想されるコンポーネントを製造するメーカーにとって特に価値があります。

含浸の品質に影響を与えるプロセスパラメータ

ワンステップ含浸ステーション内のいくつかの調整可能なパラメータは、処理される部品の最終品質に直接影響を与えるため、これらの変数を理解することは、オペレータが特定の部品タイプに合わせてプロセスを最適化するのに役立ちます。

主要な調整可能なパラメータ

特定のコンポーネントの形状と樹脂の種類に基づいてこれらのパラメーターを調整することで、メーカーは同じ装置で実行されるさまざまな製品ラインに合わせてプロセスを微調整できます。

効率とスループットの利点

品質の向上を超えて、統合された単一チャンバー設計により、 ワンステップ含浸ステーション 通常の生産スケジュールで大量の電気部品を処理するメーカーにとって、有意義なスループット上の利点を提供します。サイクルタイムの短縮、ステーション間の部品搬送に必要な労働力の削減、統合された回収システムによる樹脂廃棄物の減少はすべて、従来のマルチタンク含浸法と比較して、よりコスト効率の高い生産プロセスに貢献します。

この含浸方法を検討すべき人

電気モーター、変圧器、発電機、その他の巻線電気部品を大規模に生産するメーカーは、特に一貫した絶縁品質と生産効率の両方が優先事項である場合に、ワンステップ含浸技術の採用から最も大きな利益を得ることができます。現在、古いマルチステーションのディップおよび真空プロセスを使用している施設では、統合された単一チャンバー システムに移行すると、床面積を大幅に追加することなく、製品の一貫性と全体的な生産スループットの両方が大幅に向上することが分かるかもしれません。
